高炉炉顶料面轮廓仪
高炉布料方式已经从有料钟发展到无料钟。无料钟布料有以下几种功能与方式：
环形布料、螺旋形布料、扇形布料和定点布料。环形布料是指旋转溜槽沿着高炉中 心线由外向里进行多档布置，每档布置一定的圈数，当一档布完后，溜槽停止旋转、 降低角度至下一个档位，再进行旋转布料，如此反复，直至布置完全部档位。螺旋布 料是指旋转溜槽沿着高炉中心线由外向里不停地进行旋转布料，直至布置完一批料为 止。扇形布料是指旋转溜槽在一定角度内来回布料。定点布料是指将旋转溜槽固定在 指定位置不动的一种布料方式。目前，3BF使用环形布料方式进行布料。 通过改变布料档位和布料圈数，可以改变料的分布。布料档位的改变操作是根据炉 内要求来执行的。调节料流阀的开度大小可以控制布料的圈数，料流阀的开度大一些 ，布料圈数将会少一些，料流阀的开度小一些，布料圈数将会多一些，平时应多监视 画面上显示的布料圈数，发现不对时应及时调节料流阀的开度大小来进行修正。

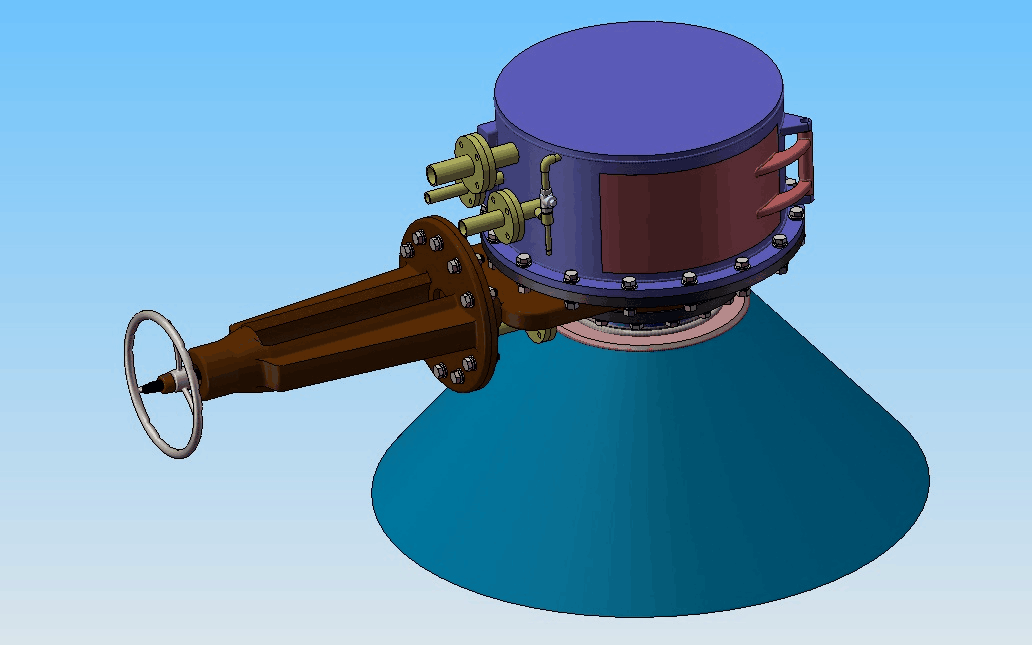

高炉控制系统的特点是连续性、信息量大、数据多，为此开发了许多控制模型：热 负荷模型、透气指数模型、炉热指数模型、布料模型等。模型是建立在以往经验的基 础上理论总结，但也需要过程检测的数据予以修正。在这些模型中大多数都有直接参 数予以反馈修订模型的参数，但布料模型仅仅通过3~4点的料尺来反馈直接达10m、面 积达80平方米的料面，在模型参数的修订上确实存在不足！ 高炉的能耗目前存在着较大的差异，有的高炉焦比369kg/t、煤比110kg/t，而另一 座高炉的焦比431kg/t、煤比120kg/t ，之间的能耗相差 70kg！当然同一个高炉的能 耗也可能出现较大的波动。这些与原料的波动有关外，另外布料结果与模型出现较大 的差异也是重要原因！ 我公司研发的高炉轮廓仪装置能够对每个料批进行实时检测，及时提供高炉炉顶料 面形状，从而达到炉顶布料的闭环控制。
